기계 라인을 채우기위한 가벼운 슬라이 윙 베어링

A  슬루 핑 베어링  또는  [ing] 링  회전입니다  롤링 요소 베어링  또는  평면 베어링  일반적으로 무겁지만 느리게 전환하거나 느리게하는 하중을 지원합니다. 종종 기존의 수평 플랫폼  두루미, ㅏ  스윙 야드또는 수평 축의 바람을 향한 플랫폼  풍차 비슷한 것. ("slew "에게는 장소가 바뀌지 않고 회전하는 것을 의미합니다.)

Sleewing Bearings는 종종 기어 치아로 내부 또는 외부 경주와 통합되어 기본을 기준으로 플랫폼을 구동하는 데 사용됩니다.

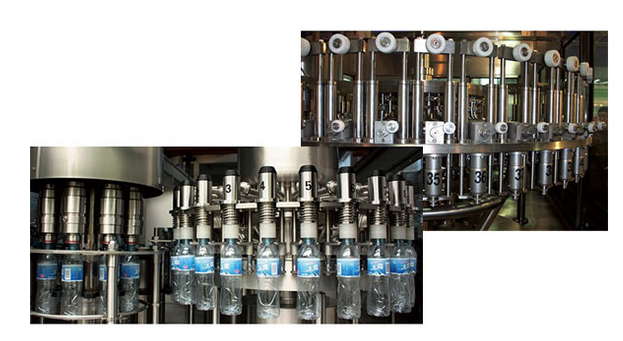

라이트 타입 슬리핑 베어링은 소형 구조, 가벼운 무게 및 유연한 회전으로 설계되었습니다. 충전 기계를 사용하고 있습니다. 이러한 Slewing 베어링은 연속적이고 안정적인 자동 충전을 실현합니다.

얇은 섹션 슬리핑 베어링,  슬리핑 링은 평범한 구조와 동일한 구조를 가지고 있습니다  미끄러짐 베어링이지만 무게는 가볍고 유연하게 회전합니다.

Tytle : WD-061

와이트/kg : 31-91

강점 : 오일 니플의 위치는 사용자의 응용 프로그램에 따라 변경 될 수 있습니다.

애플리케이션:

1.  식품 기계,

2. 캔닝 기계

3. 환경 기계 등

기어 데이터 :

-0.8--0.5. "KM "는 부록 감소입니다. M : 모듈; Z : 치아 nos.

  드로잉 (PDF)을 얻으려면 모델을 클릭하십시오.

모델 pdf.format	체중 kg	구조 차원 (MM)							기어 데이터				기어 힘 (KN)		클리어런스 (MM)
		D3	D1	H1	H2	hu	호	d	m	z	km	b	허용된	맥스	축 방향	방사형
WD-061.20.0414.pdf	31	412.5	416	46	46	10.5	10.5	495	5	99	-0.5	45.5	11.75	23.5	≤0.28	≤0.24
WD-061.20.0544.pdf	43	542.5	546	46	46	10.5	10.5	630	6	105	-0.6	45.5	14.2	28.4	≤0.30	≤0.26
WD-061.20.0644.pdf	52	642.5	646	46	46	10.5	10.5	732	6	122	-0.6	45.5	14.2	28.4	≤0.30	≤0.26
WD-061.20.0744.pdf	59	742.5	746	46	46	10.5	10.5	828	6	138	-0.6	45.5	14.2	28.4	≤0.30	≤0.26
WD-061.20.0844.pdf	71	842.5	846	46	46	10.5	10.5	936	8	117	-0.8	45.5	18.93	37.86	≤0.30	≤0.26
WD-061.20.0944.pdf	77	942.5	946	46	46	10.5	10.5	1032	8	129	-0.8	45.5	18.93	37.86	≤0.30	≤0.26
WD-061.20.1094.pdf	91	1093	1095	46	46	10.5	10.5	1184	8	148	-0.8	45.5	18.93	37.86	≤0.30	≤0.26

메모:

1. N1은 윤활 구멍의 수입니다. 오일 컵 M8 × 1JB/T7940.1 ~ JB/T7940.

2. 오일 니플의 위치는 사용자의 응용 프로그램에 따라 변경 될 수 있습니다.

3. "km "는 부록 감소입니다. M : 모듈; Z : 치아 nos.

4. 부하 곡선 용량은 슬루핑 베어링을위한 카탈로그를 다운로드하십시오.
