무거운 회전 장비를위한 케이지가있는 4 점 각도 접촉 공 슬립 베어링

적용 가능한 서비스 계수를 결정하는 데 도움이 필요하거나보다 자세한 부하 등급 곡선을 원한다면 (서비스 계수 조정 응용 부하 가이 카탈로그에 표시된로드 등급 곡선에 가깝거나 그 이상으로 떨어지는 경우에 권장) 엔지니어링에 문의하십시오. 지원을 위해. 장비 설계자는 책임을 져야합니다

슬리핑 링 베어링은 회전이 느리고 진동하며 간헐적 인 곳에서 가장 일반적으로 사용됩니다. 속도 제한 계산은 Silverthin Engineering에 문의하십시오.

로드 기능

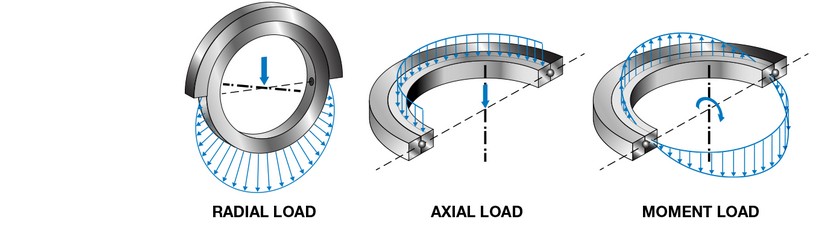

슬리핑 링 베어링은 설계되었습니다 상당한 방사형, 추력 및 순간을 수용하십시오 아래 그림과 같이로드 :

정확성

Slewing 링 베어링에는 일반적으로 직경 공차가 제공되지 않습니다. 일부 슬프 링 링 애플리케이션에는 더 높은 정확도가 필요합니다. 특별 응용 프로그램에 대한 엔지니어링 및 설계 지원은 엔지니어링에 문의하십시오.

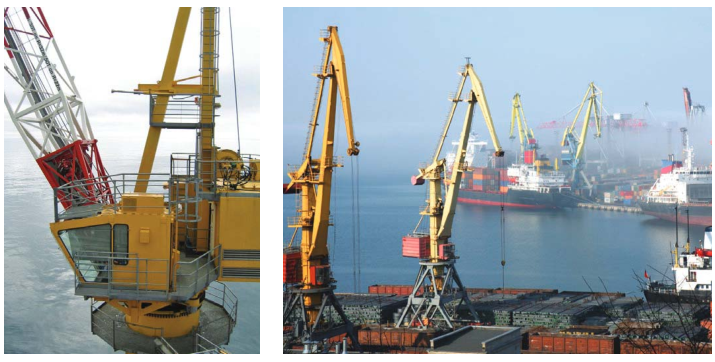

전형적인 Sleewing 링 베어링의 응용 프로그램 "일반적인 응용 프로그램 " 아래에 나열된 조건. 특별한 고려 사항을 제공해야합니다 응용 프로그램이 조건 될 때마다 선택 및 기능을 베어링합니다 "일반 "로 간주되는 것과 다릅니다.

일반적인 응용 조건은 다음과 같습니다.

      수직 회전 축. 기본적으로 베어링은 "flat "를 장착했습니다.
      압축 추력 및 모멘트 하중이 장력 하중에 비해 우세합니다.
      방사형 부하는 추력 부하의 10% 미만으로 제한됩니다.

      단일 행 베어링의 경우 간헐적 회전 (연속적이 아닌)이 500의 피치 라인 속도를 초과해서는 안됩니다.

      피트/분.

      -40ºF에서 +140ºF 사이의 작동 온도.

      두 종족의 둥근과 평탄도를 보장하기 위해 표면 형상 및 설치 절차를 장착합니다.

    예를 들어, 교대를 사용하여 볼트를 조이는 동안 중앙 스러스트 하중을 적용하는 것입니다.

      적절한 장력을 확인하기 위해 장착 볼트를 주기적으로 점검합니다.

      주기적 윤활이 제공됩니다.

환경

Slewing 링 베어링은 종종 실내에서 노출 된 야외에서 사용됩니다. 수분과 상당한 오염이 가능합니다. 평온 범위 -40 ° F ~ +140 ° F (-40 ° C ~ +60 ° C)는 표준입니다. 슬루 핑 고리 가혹한 환경에서 작동하도록 설계된 것은 이용할 수 있습니다 Silverthin, 디자인 프로세스 초기에 Silverthin 엔지니어에게 문의하십시오. 극한 환경을위한 최상의 베어링 시스템 솔루션을 식별하려면 종종 테스트를 통해 검증되는 올바른 서비스 계수입니다.
