회전 기계를위한 기어가없는 고정밀 턴테이블 슬리핑 링 베어링

Slewing Bearing 또는 Slew [Ing] 링은 일반적으로 무겁지만 느리게 회전하거나 느리게하는 하중을 지원하는 회전 롤링 요소 베어링 또는 일반 베어링으로 ​​종종 기존 크레인, 스윙 야드기 또는 수평 축 풍차의 풍력 플랫폼. ("slew "에게는 장소가 바뀌지 않고 회전하는 것을 의미합니다.)
다른 롤링 요소 베어링과 비교할 때, 슬리핑 베어링은 단면이 얇고 종종 1 미터 이상의 직경으로 만들어집니다. Falkirk 휠의 슬루핑 베어링은 4 미터 직경이며 3.5 미터 축에 맞습니다. Slewing Bearings는 대형 항공기 제어 지표 베어링과 비슷합니다.
가용성 상태:
수량:
  • 01 시리즈

  • XZWD

Slewing Bearing 또는 Slew [Ing] 링은 일반적으로 무겁지만 느리게 회전하거나 느리게하는 하중을 지원하는 회전 롤링 요소 베어링 또는 일반 베어링으로 ​​종종 기존 크레인, 스윙 야드기 또는 수평 축 풍차의 풍력 플랫폼. ("slew "에게는 장소가 바뀌지 않고 회전하는 것을 의미합니다.)
다른 롤링 요소 베어링과 비교할 때, 슬리핑 베어링은 단면이 얇고 종종 1 미터 이상의 직경으로 만들어집니다. Falkirk 휠의 슬루핑 베어링은 4 미터 직경이며 3.5 미터 축에 맞습니다. Slewing Bearings는 대형 항공기 제어 지표 베어링과 비슷합니다.


구조, 성능 및 응용의 특성

단일 행 4 포인트 콘택트 볼 슬리핑 베어링은 두 개의 좌석 링으로 구성되어 있으며, 이는 소형 ​​구조와 가벼운 무게로 설계되며, 4 지점에서 원형 경마장과의 강철 볼 접촉, 축 방향 힘, 방사형 힘 및 틸팅 모멘트를 견딜 수 있습니다. 동시.


Slewing Conveyer, Welding Manipulator, Light & Medium Duty Crane, 굴삭기 및 기타 건축 기계에 사용할 수 있습니다.


기어 사양이없는 작은 Sleewing 링 베어링 ..JPG

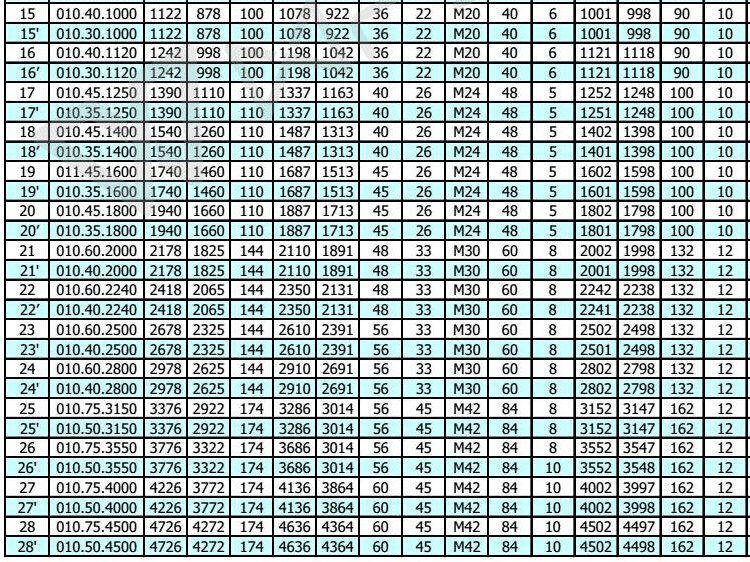

기계 사양 회전을위한 기어가없는 고정밀 턴테이블 슬리핑 링 베어링

메모:

1. N1은 윤활 구멍의 NOS입니다. 오일 컵 M10 × 1JB/T7940.1 ~ JB/T7940.2. 오일 니플의 위치는 사용자의 응용 프로그램에 따라 변경 될 수 있습니다.

2. 탭 구멍으로의 n-φcan 변화, 탭 구멍의 직경은 m이고 깊이는 2m입니다.

3. 형태의 접선 치아 힘은 최대 치아 힘이며, 공칭 접선 치아 힘은 최대의 1/2입니다.

4. "K "는 부록 감소 계수입니다.
