SE 시리즈 밀폐 하우징 슬리핑 드라이브 SE17 유압 모터

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

제품 설명

그만큼 Slewing 운전하다 ~이다 a 변속 장치 저것 ~할 수 있다 안전하게 잡고 있다 방사형 그리고 축 방향 잔뜩, 같이 잘 같이 부치다 a 토크 ~을 위한 회전. 그만큼 rotation ~할 수 있다 ~이다 안에 a 하나의 중심선, 또는 안에 다수의 축

함께. Slewing 운전 ~이다 만들어진 ~에 의해 조작 기어링, 문장, 물개, 주택, 모터 그리고 다른 보조자 구성 요소 그리고 조립 그들을 ~ 안으로 a 완성된 변속 장치.

소개:

Sleewing Bearing을 핵심 구성 요소로 채택함으로써 Slewing Drive Can 축 방향 힘, 방사성 힘 및 기울기 모멘트를 동시에 곰. Sleewing Drive는 모든 유형의 모듈 식 트레일러에 널리 적용됩니다. 크레인, 공중 작업 플랫폼, 태양 추적 시스템 및 풍력 발전 시스템.

전기 및 행성 기어 박스는 다음에 따라 설계 될 수 있습니다 고객의 요구 사항. Sleewing Drive는 저축에 이점이 있습니다 시설의 공간, 소형 설계의 최대 부하 용량, 광범위한 수명 및 유지 보수 비용 감소.

용어 사전

1) 틸팅 모멘트 토크 : 토크는 하중에 거리를 곱한 것입니다. 하중 위치와 슬리핑 베어링의 중심 사이. 만약 하중 및 거리에 의해 생성 된 토크는 정격 틸팅보다 큽니다. 모멘트 토크, Sleewing Drive가 전복됩니다.

2) 방사형 하중 : Slewing 베어링의 축에 수직을로드

3) 축 하중 : Slewing 베어링 축에 평행 한 하중

4) 토크 유지 : 역 토크입니다. 드라이브가 반대로 회전하고 부품이 손상되지 않으면

5) 달성 된 최대 토크를 보유 토크라고합니다.

6) 자체 잠금 :로드 된 경우에만 Sleewing 드라이브는 반전 회전 할 수 없어서 자체 잠금이라고합니다.

-고객은 이미 설계된 Sleewing Drive Connect Dimension에 따라 모터를 선택할 수 있습니다.

-고객의 모터 연결 차원에 따라 연결 구조를 설계 할 수 있습니다.

-우리는 전체 부품에 유압 모터, DC 모터, AC 모터, 스테퍼 또는 서보 모터를 제공하는 데 도움이 될 수 있습니다.

드로잉 (PDF)을 얻으려면 모델을 클릭하십시오.

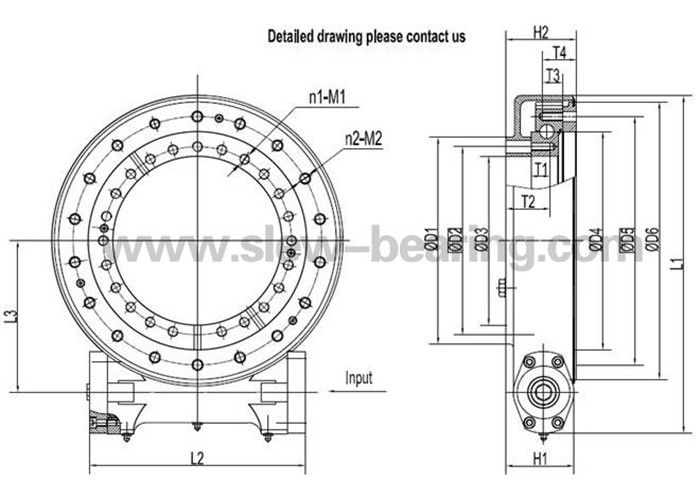

모델	외부 치수					설치 치수								장착 구멍 날짜
pdf.format	L1	L2	L3	H1	H2	D1		D2	D3	D4	D5	D6		N1	M1	T1	T2	n2	M2	T3	T4
	mm													내부 링				외부 링
SE3-62-H-16R	190	157	80	94.5	97.5		126	100	아니요	아니요	100		115	6	M10	17	32	6	M10	17	아니요
SE5-62-H-16R	228	173	100.1	107.5	119		140	100	아니요	아니요	128		146	6	M10	18	33	6	M10	20	아니요
SE7-73-H-16R	295	185	132.7	76.5	80.8		145	120.6	98	163	203.2		237.5	10	M12	25	45	8	M12	25	42.4
SE9-61-H-25R	408	314	174.2	102	108		204	175	145	222.5	270		316	15	M16	30	65	16	M16	30	53
SE12-78-H-25R	498	324	220	106	110.5		289	259	229	308.5	358		402	19	M16	30	69.4	18	M16	30	51
SE14-85-H-25R	533	330	237.6	106	110		325	295	265	342.5	390		435.5	23	M16	30	69	18	M16	30	51
SE17-102-H-25R	578	378	282.55	121	126		406	365.1	324	425	479.4		522	20	M16	32	79	20	M16	32	55
SE21-125-H-25R	737	462	339.1	133	136.5		533	466.7	431.8	525.5	584.2		618	35	M20	40	91	36	M20	40	아니요
SE25-150-H-25R	863	462	401.8	133	130		628	565	512	620	675		744	35	M20	40	87	36	M20	40	아니요

모델	정격 출력 토크 kn.m	틸팅 모멘트 토크 kn.m	축 방향 하중 kn	방사형 하중 kn	토크 고정 kn.m	기어비	정밀도 추적	자체 잠금 기어	무게 킬로그램
SE3	0.4	1.1	30	16.6	2	62 : 1	≤0.200	예	12kg
SE5	0.6	3	45	22	5.5	62 : 1	≤0.200	예	20 kg
SE7	1.5	13.5	133	53	10.4	73 : 1	≤0.200	예	23kg
SE9	6.5	33.9	338	135	38.7	61 : 1	≤0.200	예	49kg
SE12	7.5	54.3	475	190	43	78 : 1	≤0.200	예	61kg
SE14	8	67.8	555	222	48	85 : 1	≤0.200	예	64kg
SE17	10	135.6	976	390	72.3	102 : 1	≤0.150	예	105kg
SE21	15	203	1598	640	105.8	125 : 1	≤0.150	예	149kg
SE25	18	271	2360	945	158.3	150 : 1	≤0.150	예	204kg

밀폐 된 주택 슬리핑 드라이브, 슬리트 드라이브는 주로 먼지 방진에 대한 높은 요구 사항을위한 비교적 높은 상태, 빗물과 아니기-핵심 행사. 정밀 등급 IP65.
메모

1. 변위 모터 (AC, DC, 유압)는 고객의 요구 사항에 따라 설계 할 수 있습니다.

2. 모터와 반대되는 샤프트는 16 진수 또는 16 진수로 선택할 수 있습니다.
