뜨거운 판매 1 행 볼 라이트 플랜지 타입 슬리핑 링 베어링을 채우기에 사용

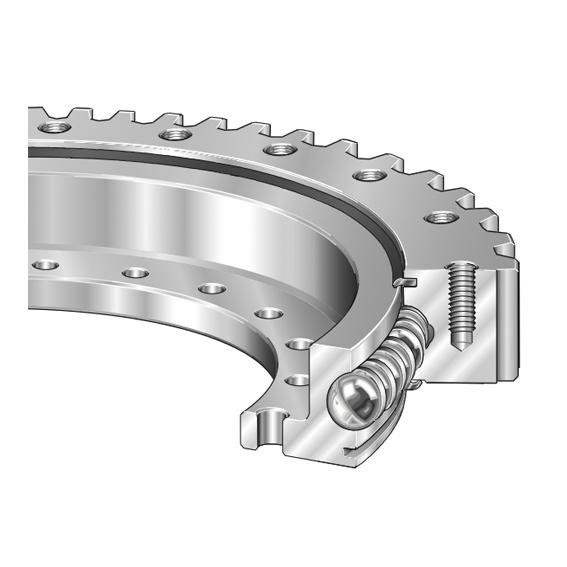

플랜지  슬루 핑 베어링  4 포인트 접촉 공수 베어링과 동일한 구조를 가지고 있지만 무게는 더 가볍습니다. 플랜지 슬리 윙 베어링의 외부 또는 내부 링은 플랜지와 같은 "l "가장자리가 있기 때문에 플랜지 타입 베어링이라고 불렀습니다. 플랜지 라이트 슬리핑 베어링 링은 베어링의 중량 제한을 가진 일부 응용 분야에도 사용되며 플랜지 타입 슬리핑 링의 중량은 정상 유형보다 훨씬 낮습니다. 플랜지 슬리핑 링의 재료는 주로 50mn, 42CRMO 및 C45입니다.

구조

1, 조명 시리즈, 외부 기어 치아/내부 기어 치아/기어 치아가없는 조명 시리즈

도 2, L- 섹션 고리/내부 및 외부 고리 형태의 L- 섹션 고리/외부 고리 형태의 내부 고리.

3, 플라스틱 스페이서로 배열 된 크롬 스틸 볼.

드로잉 (PDF)을 얻으려면 모델을 클릭하십시오.

모델                   pdf.format	wght            킬로그램	구조 차원 (MM)						기어 데이터				기어 힘 (KN)		클리어런스 (MM)
		N1	D3	D1	C	hu	d	m	z	b	km	허용된	맥스	축 방향	방사형
WD-231.20.0414.pdf	29.0	4	412.5	415.5	375	10.5	495	5	99	45.5	-0.5	11.75	23.50	≤0.5	≤0.5
WD-231.20.0544.pdf	39.2	4	542.5	545.5	505	10.5	630	6	105	45.5	-0.5	14.2	28.40	≤0.5	≤0.5
WD-231.20.0644.pdf	47.2	4	642.5	645.5	605	10.5	732	6	122	45.5	-0.6	14.2	28.40	≤0.5	≤0.5
WD-231.20.0744.pdf	53.1	4	742.5	745.5	705	10.5	828	6	138	45.5	-0.6	14.2	28.40	≤0.5	≤0.5
WD-231.20.0844.pdf	64.7	4	842.5	845.5	805	10.5	936	8	117	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
WD-231.20.0944.pdf	69.1	4	942.5	945.5	905	10.5	1032	8	129	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
WD-231.20.1094.pdf	82.5	4	1093	1095.5	1055	10.5	1184	8	148	45.5	-0.8	18.93	37.86	≤0.5	≤0.5

모델                       pdf.format	wght            킬로그램	구조 차원 (MM)						기어 데이터				기어 힘 (KN)		클리어런스 (MM)
		N1	D3	D1	C	hu	d	m	z	b	km	허용된	맥스	축 방향	방사형
WD-232.20.0414.pdf	29.0	4	412.5	415.5	375	10.5	495	5	99	45.5	-0.5	11.75	23.50	≤0.5	≤0.5
WD-232.20.0544.pdf	39.2	4	542.5	545.5	505	10.5	630	6	105	45.5	-0.5	14.2	28.40	≤0.5	≤0.5
WD-232.20.0644.pdf	47.2	4	642.5	645.5	605	10.5	732	6	122	45.5	-0.6	14.2	28.40	≤0.5	≤0.5
WD-232.20.0744.pdf	53.1	4	742.5	745.5	705	10.5	828	6	138	45.5	-0.6	14.2	28.40	≤0.5	≤0.5
WD-232.20.0844.pdf	64.7	4	842.5	845.5	805	10.5	936	8	117	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
WD-232.20.0944.pdf	69.1	4	942.5	945.5	905	10.5	1032	8	129	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
WD-232.20.1094.pdf	82.5	4	1093	1095.5	1055	10.5	1184	8	148	45.5	-0.8	18.93	37.86	≤0.5	≤0.5

모델            pdf.format	체중 kg	치수 (mm)			장착 치수 (MM)							구조 차원 (MM)							클리어런스 (MM)
		D	드	H	D1	D2	NA	Φ	NI	φ/m	t	N1	D3	D1	A	C	hu	호	축 방향	방사형
WD-230.20.0414.pdf	23.0	518	304	56	490	332	16	18	24	18		4	412.5	415.5	453	375	10.5	10.5	≤0.5	≤0.5
WD-230.20.0544.pdf	30.4	648	434	56	620	462	20	18	28	18		4	542.5	545.5	583	505	10.5	10.5	≤0.5	≤0.5
WD-230.20.0644.pdf	35.8	748	534	56	720	562	24	18	32	18		4	642.5	645.5	683	605	10.5	10.5	≤0.5	≤0.5
WD-230.20.0744.pdf	42.2	848	634	56	820	662	24	18	32	18		4	742.5	745.5	783	705	10.5	10.5	≤0.5	≤0.5
WD-230.20.0844.pdf	47.1	948	734	56	920	762	28	18	36	18		4	842.5	845.5	883	805	10.5	10.5	≤0.5	≤0.5
WD-230.20.0944.pdf	52.3	1048	834	56	1020	862	32	18	40	18		4	942.5	945.5	983	905	10.5	10.5	≤0.5	≤0.5
WD-230.20.1094.pdf	61.1	1198	984	56	1170	1012	32	18	40	18		4	1092.5	1095.5	1133	1055	10.5	10.5	≤0.5	≤0.5

플랜지 라이트 슬리핑 베어링의 MOQ는 1 개입니다.
