플랜지가있는 라이트 타입 (WD-231) 로터리 컨베이어 외부 기어로 베어링 베어링
플랜지 라이트 타입 슬링 베어링
경량 플랜지 슬리핑 베어링은 이러한 유형의 슬프트 베어링의 내부 및 외부 고리의 단면이 'L'유형이라는 점을 제외하고는 일반 슬리핑 베어링과 동일한 구조를 가지고 있습니다. 그러한 슬개기 베어링의 조립 높이는 일반적으로 높지 않습니다. 가벼운 무게 디자인은 가벼운 무게 플랜지 슬리핑 베어링을 만듭니다. 푸드 기계, 충전 기계 및 환경 보호 기계에 널리 사용됩니다. 또한, 우리의 플랜트는 다른 사용자의 요구에 따라 이러한 제품을 업그레이드하고 업그레이드하여 내부 및 외부 링이 각각 두 섹션이되도록합니다. 따라서 사용자는 Slewing 베어링 예비 부품을 메인 머신의 광범위한 드레싱. 이 새로운 Sleewing 베어링을 NFB Harvard Sleewing 베어링이라고합니다.
플랜지 베어링은 SPE입니다cial Sleewing 링 베어링, 외부 링에 하나의 플랜지가 있거나 1 개의 플랜지 베어링이있을 수 있습니다. 내부 링, 심지어 내부 링과 외부에 플랜지가 하나도있을 수 있습니다. 반지.
구조
플랜지 볼 베어링에는 세 가지 유형이 있습니다.
장비가 없습니다
외부 장비
내부 기어
플랜지 라이트 타입 Slewing 베어링 애플리케이션

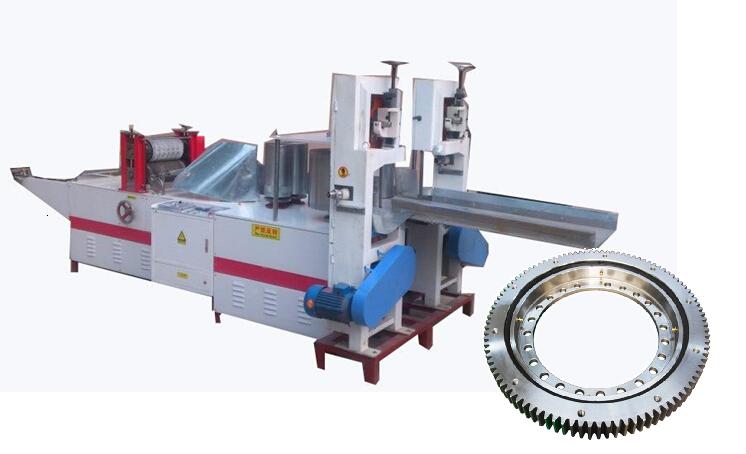

플랜지 슬리핑 베어링은 견인 트럭에 널리 사용되며 기타 응용 프로그램은 리프팅 및 운송 기계, 채굴 기계, 건축 기계, 굴삭기, 콘크리트 기계, 종이 기계, 플라스틱 및 고무 기계 및 강철 공장과 같은 트레일러 베어링과 동일합니다.
기어 데이터 :
-0.8--0.5. "KM "는 부록 감소입니다. M : 모듈; Z : 치아 nos.
드로잉 (PDF)을 얻으려면 모델을 클릭하십시오.
| 모델 pdf.format | wght 킬로그램 | 구조 차원 (MM) | 기어 데이터 | 기어 힘 (KN) | 클리어런스 (MM) | ||||||||||
| N1 | D3 | D1 | C | hu | d | m | z | b | km | 허용된 | 맥스 | 축 방향 | 방사형 | ||
 WD-231.20.0414.pdf | 29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤0.5 | ≤0.5 |
 WD-231.20.0544.pdf | 39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
 WD-231.20.0644.pdf | 47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
| WD-231.20.0744.pdf | 53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
| WD-231.20.0844.pdf | 64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| WD-231.20.0944.pdf | 69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| WD-231.20.1094.pdf | 82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| 모델 | 치수 (mm) | 장착 치수 (MM) | ||||||||
| D | 드 | H | D1 | D2 | NA | φ/m | NI | φ/m | t | |
| WD-231.20.0414 | 504 | 304 | 56 | 455 | 332 | 10 | M12 | 24 | 18 | 20 |
| WD-231.20.0544 | 640.8 | 434 | 56 | 585 | 462 | 14 | M12 | 28 | 18 | 20 |
| WD-231.20.0644 | 742.8 | 534 | 56 | 685 | 562 | 16 | M12 | 32 | 18 | 20 |
| WD-231.20.0744 | 838.8 | 634 | 56 | 785 | 662 | 18 | M12 | 32 | 18 | 20 |
| WD-231.20.0844 | 950.4 | 734 | 56 | 885 | 762 | 18 | M12 | 36 | 18 | 20 |
| WD-231.20.0944 | 1046 | 834 | 56 | 985 | 862 | 20 | M12 | 40 | 18 | 20 |
| WD-231.20.1094 | 1198 | 984 | 56 | 1135 | 1012 | 22 | M12 | 40 | 18 | 20 |
메모:
1. N1은 윤활 구멍의 수입니다. 오일 컵 M8 × 1JB/T7940.1 ~ JB/T7940.
2. 오일 니플의 위치는 사용자의 응용 프로그램에 따라 변경 될 수 있습니다.
3. "km "는 부록 감소입니다. M : 모듈; Z : 치아 nos.
4. 부하 곡선 용량은 슬루핑 베어링을위한 카탈로그를 다운로드하십시오.
