용접기 단일 행 4 포인트 콘택트 볼 슬립 베어링 (HS)

4 포인트 접촉 볼 베어링은 방사형 단일 행 각 접촉 볼 베어링이며, 양방향으로 작용하는 축 방향 하중을 처리 할 수있는 경마장을 특징으로합니다. 주어진 축 방향 하중에 대해 제한된 방사형 하중이지지 될 수 있습니다.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
HSB.25.625
제품 브랜드：
XZWD
제품 코드：
8482800000

제품 설명

4 포인트 접촉 슬리핑 베어링은 단일 로우 각도 접촉 볼 베어링이므로 이중 줄 설계보다 축 방향으로 공간이 크게 줄어 듭니다.

단일 행 4 포인트 콘택트 볼 슬리밍 베어링 - HS 시리즈

XZWD Sleewing 링 베어링은 방사형, 축 방향 및 틸팅 모멘트로드를 단독으로 또는 조합으로 그리고 어떤 방향 으로든 지원할 수 있습니다. 따라서, 단일 베어링으로 방사형 및 축 베어링의 조합 배열을 대체 할 수 있으며, 이는 전체 비용을 측정하고 설계를 단순화 할 것이다. 슬리핑 링은 양쪽에 밀봉되어 고품질 그리스로 윤활되고 윤활 젖꼭지를 통해 반사 될 수 있으며 설치가 특히 쉽습니다.

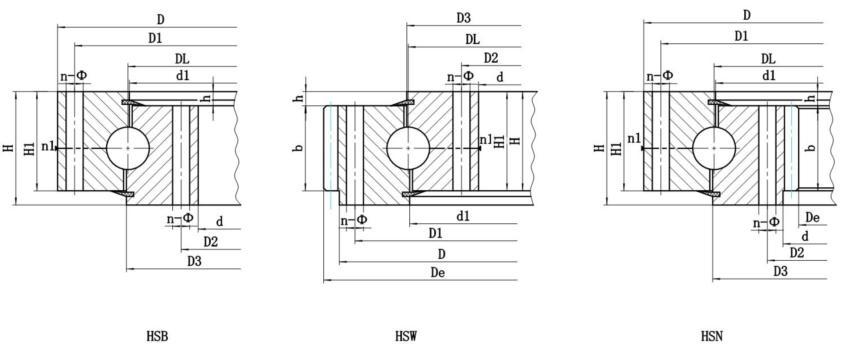

v1ronqyfaa

아니	모델	치수 (mm)			장착 치수				구조적 차원					무게 킬로그램
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	N1 mm	D3 mm	D1 mm	H1 mm	h mm
1	HSB.25.625	725	525	80	685	565	18	18	3	626	624	68	12	100

2	HSB.25.720	820	620	80	780	660	18	18	3	721	719	68	12	120

3	HSB.30.820	940	705	95	893	749	24	20	4	821	818	83	12	210

4	HSB.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	230

5	HSB.30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	300

6	HSB.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	450

7	HSB.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	520

8	HSB.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	610

9	HSB.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	732

10	HSB.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	844

11	HSB.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	1400

12	HSB.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	1600

13	HSB.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	2100

14	HSB.40.2600	2835	2365	180	2750	2450	54	36	6	2601	2598	158	22	2400

15	HSB.50.2820	3085	2555	200	3000	2640	54	36	6	2822	2818	178	22	3400

16	HSB.50.3120	3400	2840	200	3310	2930	54	36	6	3122	3118	178	22	4000

17	HSB.50.3580	3920	3240	240	3820	3340	60	40	6	3582	3578	218	22	6700

18	HSB.50.4030	4370	3690	240	4270	3790	66	40	6	4032	4028	218	22	7700

19	HSB.50.4540	4860	4210	240	4760	4310	72	40	6	4542	4538	218	22	8760

응용 프로그램 :
굴삭기, 깊은 시추 장비 및 기타 건축 장비, 용접 건설, 엔지니어링 및 공장 엔지니어링.
