4 점 접촉 공 싼 타워 크레인 슬리핑 링 링 공급 업체

4 포인트 접촉 볼 베어링은 방사형 단일 행 각 접촉 볼 베어링이며, 양방향으로 작용하는 축 방향 하중을 처리 할 수있는 경마장을 특징으로합니다. 주어진 축 방향 하중에 대해 제한된 방사형 하중이지지 될 수 있습니다.
가용성 상태:
수량:
  • 013.30.560

  • XZWD

  • 8482800000

4 포인트 접촉 공수 베어링이 주어진 기계 나 시스템에서 하나의 구조 부품이 고정 축을 따라 다른 방향으로 반대 방향으로 회전해야하며, 두 부분 사이의 축 방향 및 방사형 링크를 보장합니다.

Slewing 베어링은 연결된 구조의 작동 하중을지지하고 전송해야합니다. 또한 Sleewing Bearings는 응용 프로그램의 필요한 정밀도, 운영 매개 변수 준수 및 요청 된 수명주기를 보장해야합니다. Sleewing 베어링은 삽입되는 응용 프로그램의 기본 구성 요소이며, 특정 기술 분석에 따라 선택해야합니다. 기술 직원은 신청에 가장 적합한 Slewing 베어링을 선택할 때 도움을 제공하기 위해 서비스를 제공하고 있습니다. 가장 일반적인 응용 분야는 굴삭기, 콘크리트 펌프, 붐 리프트 및 맨 리프트, 크레인 트럭, 시민 및 항구 크레인, 콤팩터, 풍력 터빈, 레이더, 조작기 및 포지셔너, 회전 목마 채우기, 회전식 테이블입니다.

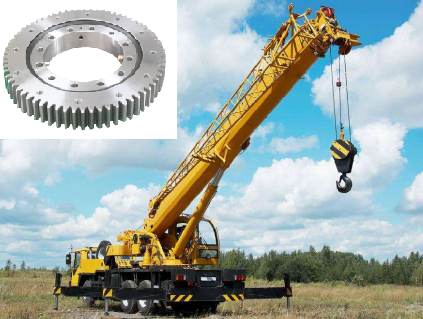

tupian1



드로잉 (PDF)을 얻으려면 모델을 클릭하십시오.

아니 외부 장비 치수 (mm) 장착 치수 (MM) 구조 차원 (MM) 기어 데이터

기어 힘

10^4 kn

무게
           킬로그램
D d H D1 D2 n φ DM L N1 D3 D1 H1 h b x M z N T
1 011.20.200. 280 120 60 248 152 12 16 M14 28 2 201 199 50 10 40 0 3 300 98 1.5 2.1 24
2 011.20.224. 304 144 60 272 176 12 16 M14 28 2 225 223 50 10 40 0 3 321 105 1.5 2.1 25
3 011.20.250. 330 170 60 298 202 18 16 M14 28 2 251 249 50 10 40 0 4 352 86 2.1 2.8 30
4 011.20.280. 360 200 60 328 232 18 16 M14 28 2 281 279 50 10 40 0 4 384 94 1.5 2.8 34
5 011.25.315. 408 222 70 372 258 20 18 M16 32 2 316 314 60 10 50 0 5 435 85 2.9 4.4 52
6 011.25.355. 448 262 70 412 298 20 18 M16 32 2 356 354 60 10 50 0 5 475 93 2.9 4.4 59
7 011.25.400. 493 307 70 457 343 20 18 M16 32 2 401 399 60 10 50 0 6 528 86 3.5 5.3 69
8 011.25.450. 543 357 70 507 393 20 18 M16 32 2 451 449 60 10 50 0 6 576 94 3.5 5.3 76
9 011.30.500. 602 398 80 566 434 20 18 M16 32 4 501 499 498 70 10 60 0.5 5 629 123 3.7 5.2 85
012.25/30.500 6 628.8 102 4.5 6.2
10 011.30.560. 662 458 80 626 494 20 18 M16 32 4 561 559 558 70 10 60 0.5 5 689 135 3.7 5.2 95
012.25/30.560 6 688.8 112 4.5 6.2
11 011.30.630. 732 528 80 696 564 24 18 M16 32 4 631 629 628 70 10 60 0.5 6 772.8 126 4.5 6.2 110
012.25/30.630 8 774.4 94 6 8.3/8.2
12 011.30.710. 812 608 80 776 644 24 18 M16 32 4 711 709 708 70 10 60 0.5 6 850.8 139 4.5 6.2 120
012.25/30.710 8 854.4 104 6 8.9/8.3
13 011.40.800. 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 80 0.5 8 966.4 118 8 11.1 220
012.30/40.800 10 968 94 10 14.1/14
14 011.40.900. 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 80 0.5 8 1062.4 130 8 11.1 240
012.30/40.900 10 1068 104 10 14
15 011.40.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 80 0.5 10 1188 116 10 14 270
012.30/40.1000 12 1185.6 96 12 16.7
16 011.40.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 80 0.5 10 1298 127 10 14 300
012.30/40.1120 12 1305.6 106 12 16.7
17 011.45.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1252 1248 100 10 90 0.5 12 1449.6 118 13.5 18.8 420
012.35/45.1250 14 1453.2 101 15.8 21.9
18 011.45.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1402 1398 100 10 90 0.5 12 1605.6 131 13.5 18.8 480
012.35/45.1400 14 1607.2 112 15.5 21.9
19 011.45.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1602 1598 100 10 90 0.5 14 1817.2 127 15.8 21.9 550
012.35/45.1600 16 1820.8 111 18.1 25
20 011.45.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1801
           1802
1798 100 10 90 0.5 14 2013.2 141 15.8 21.9 610
012.35/45.1800 16 2012.8 123 18.1 25
21 011.40/60.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2001
           2002
1998 132 12 120 0.5 16 2268.8 139 24.1 33.3 1100
012.40/60.2000 18 2264.4 123 27.1 37.5
22 011.40/60.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2241
           2242
2238 132 12 120 0.5 16 2492.8 153 24.1 33.3 1250
012.40/60.2240 18 2498.4 136 27.1 37.5
23 011.40/60.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2501
           2502
2498 132 12 120 0.5 18 2768.4 151 27.1 37.5 1400
012.40/60.2500 20 2776 136 30.1 41.8
24 011.40/60.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 120 0.5 18 3074.4 168 27.1 37.5 1600
012.40/60.2800 20 3076 151 30.1 41.8
25 011.50/75.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 150 0.5 20 3476 171 37.7 52.2 2800
012.50/75.3150 22 3471.6 155 41.5 57.4

메모:

1. N1은 윤활 구멍의 NOS입니다. 오일 컵 M10 × 1JB/T7940.1 ~ JB/T7940.2. 오일 니플의 위치는 사용자의 응용 프로그램에 따라 변경 될 수 있습니다.

2. 탭 구멍으로의 n-φcan 변화, 탭 구멍의 직경은 m이고 깊이는 2m입니다.

3. 형태의 접선 치아 힘은 최대 치아 힘이며, 공칭 접선 치아 힘은 최대의 1/2입니다.

4. "K "는 부록 감소 계수입니다.



장점

1. 우리는 다양한 크기의 Sleewing 링 베어링을 공급할 수 있습니다.

2. 유형 : 비 테르, 내부 치아, 외부 치아

3. 직경 범위 : 200mm ----- 4500mm, 무게 범위 : 20kg -------- 5100kg

4. 고객 요구, OEM 베어링에 따른 설계 및 제조.

5. 고품질 베어링, 경쟁력있는 가격, 신속한 배송 및 최상의 서비스.

표준 :

ISO9001 : 2008, SGS, CCS



원료:

50MN, 42CRMO



경마장 경화 :

55-62HRC



기어 경화 :

50-60hrc



매끄럽게 하기:

유지



보증:



에:
아래:
