트레일러 용 외부 기어 슬리핑 링 바링으로 플랜지 플랜지
모델 : WD-231.20.0414
A 슬루 핑 베어링 또는 슬루 링 링 회전입니다 롤링 요소 베어링 또는 평면 베어링 일반적으로 무겁지만 느리게 전환하거나 느리게하는 하중, 종종 Conventiona와 같은 수평 플랫폼을 지원합니다.l 두루미, ㅏ 스윙 야드,또는 수평 축 풍차의 바람을 향한 플랫폼. ("slew "에게는 장소가 바뀌지 않고 회전하는 것을 의미합니다.)
참고 : 플랜지가있는 슬리핑 베어링은 평범한 슬루 윙과 동일한 구조를 가지고 있지만 무게는 가볍고 유연하게 회전하여 식품 기계, 통조림 기계 및 환경 기계 등에 널리 사용됩니다.
타이틀 : WD-231
와이트/kg : 29-82.5kg
강점 : 오일 니플의 위치는 사용자의 응용 프로그램에 따라 변경 될 수 있습니다.
애플리케이션:
1. 식품 기계,
2. 캔닝 기계
3. 환경 기계 등
4. 트레일러와 크레인
기어 데이터 : -0.8 ~ -0.5. "km "는 부록 감소입니다. M : 모듈; Z : 치아 nos.
조명 플랜 조정 베어링 엔지니어링 기계, 건설 기계, 야금 광업 기계, 해운 항구 기계, 환경 기계, 경업 기계, 석유 화학 기계, 엔지니어링 차량, 군사 장치, 식품 기계, 통조림 나키니, 자동차 주차 시스템 및 트레일러 등의 광범위하게 적용됩니다.
pdf.format

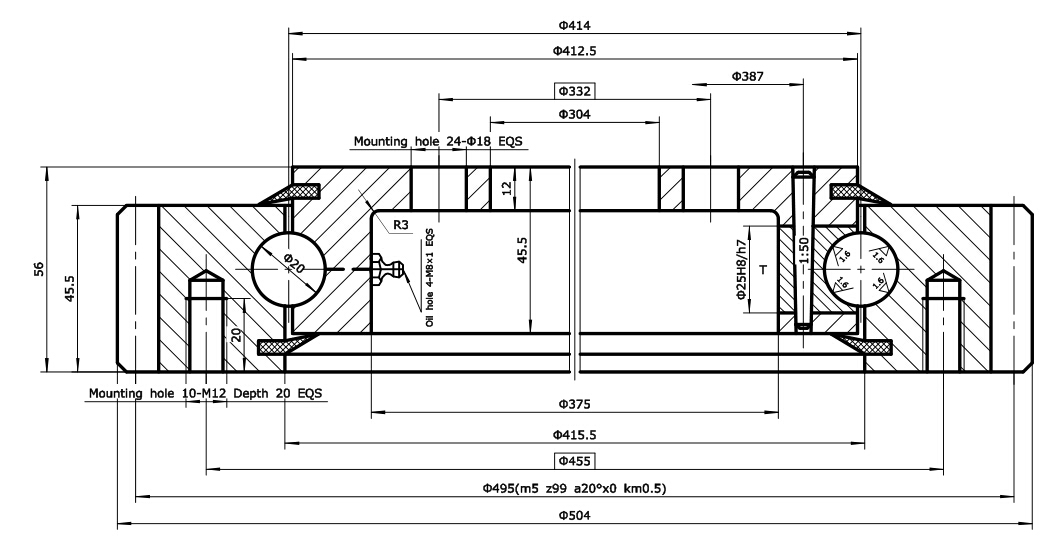

| wght 킬로그램 | 구조 차원 (MM) | 기어 데이터 | 기어 힘 (KN) | 클리어런스 (MM) | |||||||||||
| N1 | D3 | D1 | C | hu | d | m | z | b | km | 허용된 | 맥스 | 축 방향 | 방사형 | ||
 WD-231.20.0414.pdf | 29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤0.5 | ≤0.5 |
 WD-231.20.0544.pdf | 39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
 WD-231.20.0644.pdf | 47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
| WD-231.20.0744.pdf | 53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0.5 | ≤0.5 |
| WD-231.20.0844.pdf | 64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| WD-231.20.0944.pdf | 69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
| WD-231.20.1094.pdf | 82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0.5 | ≤0.5 |
질문이나 피드백이 있으면 PLS는 언제든지 저희에게 연락하십시오.
