Slewing Drive
그만큼 Slewing Drive 안전하게 할 수있는 기어 박스입니다 방사형 및 축 방향 하중을 유지합니다, 회전을위한 토크를 전송합니다. 회전은 단일 축 또는 여러 축일 수 있습니다. Slewing Drives 기어링, 베어링, 씰, 하우징, 모터 및 기타 보조 구성 요소를 제조하여 완성 된 기어 박스로 조립합니다.
역사
Sleewing Drive는 수세기 동안 거슬러 올라가는 웜 드라이브 메커니즘을 현대화하고 르네상스 시대에 널리 사용되었습니다. Alexandria의 Pappus (3 세기 AD)는 그리스 수학자가 끝없는 나사의 초기 버전으로 인정 받고 나중에 웜 드라이브로 진화합니다. 이 메커니즘은 레오나르도 다빈치 (Leonardo Da Vinci)에 의해 기계 설계의 많은 디자인에서 구성 요소로 사용되었습니다. 또한 시에나의 Francesco di Giorgio의 노트북에서도 찾을 수 있습니다. 많은 슬리핑 드라이브 개념은 그리스와 로마 제국의 높이에서 대규모 건설과 공학의 출현으로 두드러졌습니다.
기술
Slewing은 수평 샤프트의 웜이 기어의 드라이버 역할을하는 표준 웜 기술과 함께 기능합니다. 수평 나사의 회전은 나사 축에 수직 인 축을 주위로 바꿉니다. 이 조합은 구동 멤버의 속도를 줄이고 토크를 곱합니다. 속도가 감소함에 따라 비례 적으로 증가합니다. 샤프트의 속도 비율은 벌레의 나사산 수와 벌레 휠 또는 기어의 치아 수와의 관계에 따라 다릅니다.
기술이 향상됨에 따라 더 많은 슬루핑 드라이브가 모래 시계 웜 기술을 사용하고 있으며, 여기서 웜은 기어에 더 많은 치아를 참여시키기 위해 형성됩니다. 이 증가 된 치아 참여로 인해 강도, 효율성 및 내구성이 높아집니다.
성능 특성
여러 용도로 인해 Slewing 드라이브는 다양한 모델 크기, 성능 범위 및 장착 특성으로 제공됩니다. 드라이브는 동일한 기어 박스에서로드 보유 및 회전 토크가 모두 필요한 응용 프로그램에 적합합니다. 또한 이중 회전 축 (동시에 축 회전) 또는 동일한 축의 듀얼 드라이브 (한 축에서 동일한 링 기어를 구동)로 만들 수 있습니다.
재료
드라이브 및 기어에 대한 사양은 기어가 구성된 재료에 따라 다르지만 일반적으로 사용되는 대부분의 드라이브와 기어는 강철과 형광체 청동으로 구성됩니다. Hamilton Gear & Machine Co.의 광범위한 일련의 테스트에 따르면, Chill-Cast Nickel-Phosphor Bronze는 마모 및 변형에 대한 저항에서 1 위를 차지했습니다. 목록에서 2 위는 SAE No. 65 Bronze였습니다. 청동 기어의 경우 좋은 캐스팅에는 다음과 같은 최소 물리적 특성이 있어야합니다.
물리적 특성 | |
궁극적 인 힘 | 항복점 |
30,000 lbs/psi | 12,000 lbs/psi |

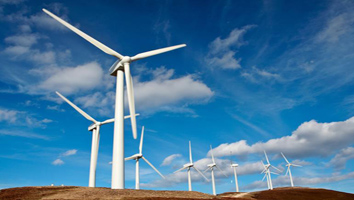

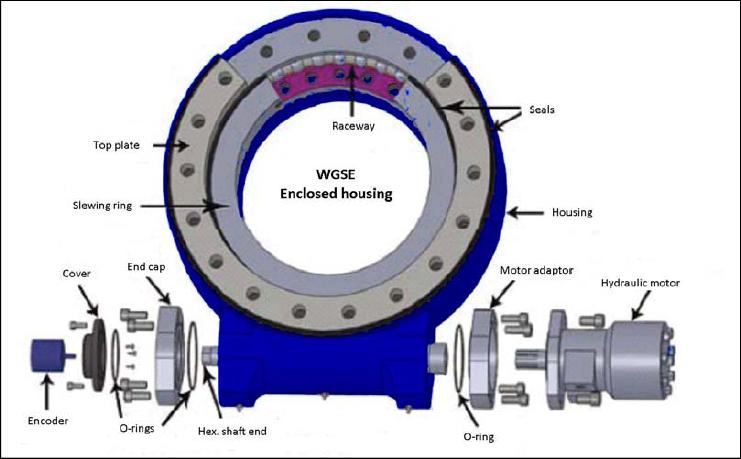

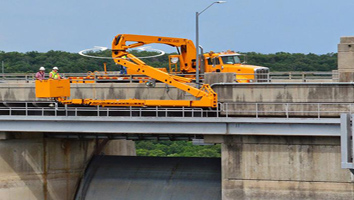

SE 동봉 된 슬리 드 드라이브 산업 전반의 전력 이동을 돕고 동일한 기어 박스에서 하중 보유 및 회전 토크가 필요한 상황에 적합합니다. 일반적인 애플리케이션에는 태양열 추적기, 풍력 터빈, 위성 및 레이더 접시, 트럭 크레인, 사람 리프트, 유틸리티 장비, 유압 장비 부착물, 오일 도구 장비, 타이어 핸들러, 파는 사람 데릭 및 자동차 리프트가 포함됩니다.
우리의 기본 모델 크기는 성능 범위를 제공합니다. 6knm에서 220knm의 홀딩 토크, 200nm ~ 63knm의 출력 토크, 500nm ~ 271knm의 전복 모멘트로드 용량 및 기어 박스 감소 비율은 30 : 1에서 156,600 : 1입니다. 장착은 수평, 수직 또는 여러 축의 조합에 걸쳐 수행 할 수 있습니다. 자세한 사양을 얻으십시오.
우리의 SE 드라이브는 먼지, 먼지, 모래 및 물과 같은 환경 입자로부터 거의 완전한 보호를 보여주는 IP55 등급 인클로저를 제공합니다. 우리의 테스트 장비 및 절차를 통해 30 년의 성능 보장을 제공 할 수있어 Xuzhou 완다 슬리핑이 가장 똑똑하고 신뢰할 수있는 슬리트 드라이브를 사용할 수 있습니다.
Xuzhou Wanda Sleewing 베어링 방법 및 절차는 ISO 9001, CE, Reach 및 TUV 인증을 받았습니다. 우리는 우리 시설의 모든 원자재, 구성 요소 및 최종 조립품을 자체 시설에서 이러한 표준을 충족시킬 수 있습니다.
당사의 SLE 드라이브는 특허받은 모래 시계 웜 기술로 구동되어 효율성과 정확성을 높입니다. 하나의 치아 만 촉감시키는 표준 벌레와 달리 모래 시계 모래 시간은 모래 시계 실에서 링 기어의 피치 라인에 5 ~ 11 개의 치아를 사용합니다. 이 증가 된 치아 참여는 기어 박스에 막대한 강도와 힘을줍니다. 모래 시계 벌레가 성능을 향상시키는 방법을보십시오.
이중 축 슬라이 윙 드라이브의 가장 일반적인 Sleewing Drive 응용 프로그램은 Heliostats 및 농축 광전자 (CPV), 위성 또는 레이더 요리와 같은 이중 축 태양 추적기입니다. 다른 응용 프로그램에는 자동차 리프트, 로봇 암 포지셔너 및 스테이지 장비가 있습니다.
우리의 기본 모델 크기는 성능 범위가 3,000nm ~ 10,000nm의 홀딩 토크, 200nm ~ 3,700nm의 출력 토크, 500nm ~ 13,000 nm의 틸팅 토크 및 각 축에서 30 : 1에서 156,600 : 1까지의 기어 박스 감소율을 제공합니다. 드라이브는 수평, 수직 또는 여러 축의 조합으로 장착 할 수 있습니다. 더 많은 정보를 얻으십시오.
Xuzhou Wanda Sleewing 베어링 SDE Dual Axis Sleewing 드라이브는 정확한 3D 포지셔닝의 30 년의 필드 수명을 보장합니다. SDE 드라이브는 단일 드라이브에서 효율적이고 안정적인 솔루션을 만듭니다. 우리는 ISO 9001, CE, Reach 및 TUV 인증에 의해 설정된 표준을 사용하여 모든 구성 요소와 원료를 현장 수명을 극대화합니다.
Xuzhou 완다 슬리핑 베어링 슬리 드 드라이브는 특허받은 모래 시계 웜 기술을 사용하여 최대의 제어 및 움직임 지원을 제공합니다. 우리의 벌레 기어는 모래 시계 나사의 링 기어의 피치 라인에 5 ~ 11 개의 치아를 사용하여 표준 벌레보다 치아가 더 높은 치아 관여로 기어 박스에 더 큰 안정성과 강도를 제공합니다. 모래 시계 기술에 대해 자세히 알아보십시오.
