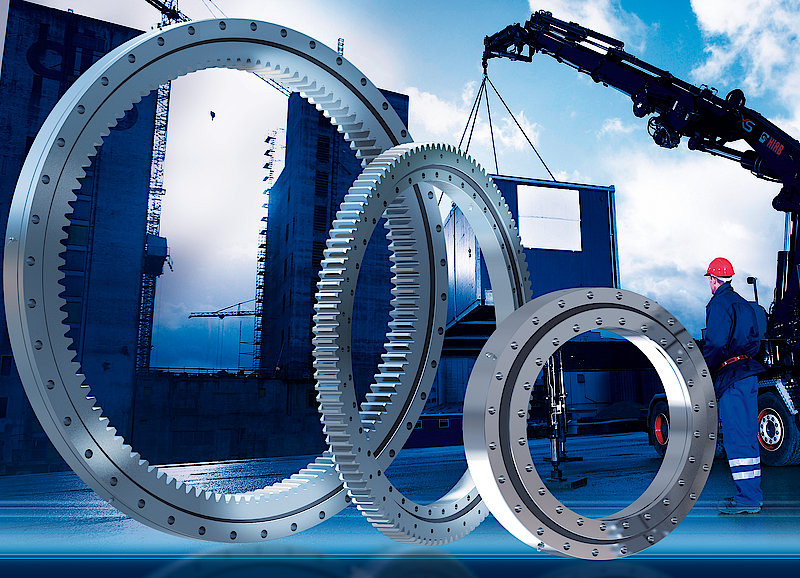

XZWD 브랜드 단일 행 4 포인트 콘택트 볼 슬리밍 링 베어링 머신 애플리케이션

4 포인트 접촉 볼 베어링-2 개 : 4 포인트 접촉 볼 베어링은 양방향으로 축 방향 하중을 수용 할 수 있으며, 특정 수준까지의 방사형 하중과 조합하여 매우 긴밀한 축 샤프트 위치 공차를 제공합니다. 또한 공간을 절약 할 수 있기 때문에 두 개의 단일 행 각도 접촉 볼 베어링의 조합으로 볼 수 있기 때문입니다. 따라서 산업 기어 박스, 기관차 드라이브 및 압축기와 같은 응용 분야에서 탁월한 선택입니다.

4 점 접촉 베어링은 각도 접촉 베어링과 비교하여 구조에 약간의 변화가있는 단일 행 각 접촉 베어링입니다. 이러한 유형의 베어링은 일반적으로 4 점, 즉 외부 경주에서 2 점, 내부 경주에서 2 점에서 접촉하는 경향이 있습니다.

구성 측면 :

베어링은 건축에서 다음으로 구성됩니다.

단일 구조의 단단한 외부 고리

내부 고리를 나눕니다

놋쇠 또는 폴리 아미드 케이지로 만든 공과 케이지 어셈블리.

분할 내부 링은 공의 큰 칭찬을 수용하는 경향이 있습니다. 내부 종족은 일반적으로 특정 베어링만으로 일치합니다.

케이지 어셈블리는 일반적으로 외부 경주와 함께 적어도 조립됩니다.

롤링 요소와 케이지의 정상적인 접촉각은 35도입니다.

베어링은 하우징 보어 또는 샤프트 처짐으로 인한 최소 각도 오정렬로 작업하는 데 적합합니다.

분할 내부 경주가 있기 때문에 베어링은 밀봉 또는 차폐 상태로 제공되지 않습니다.

어셈블리 제약 :

베어링은 마찰이 낮은 작업을 위해 최소 축 방향 하중을 가져야합니다. 축 방향 하중이 낮은 경우 베어링의 예압을 보장하기 위해주의를 기울여야합니다.

4 점 베어링이 스러스트 베어링으로 ​​만 사용되는 경우, 외부 경주의 하우징에 큰 방사형 클리어런스가 제공되어야합니다. 이것은 베어링에 방사형 하중이 적용되는 것을 방지합니다.
