하버 크레인을위한 내부 장비를 갖춘 헤비 듀티 이중 행 볼 슬리핑 베어링 (02 시리즈)

Slewing Bearing 또는 Slew [Ing] 링은 일반적으로 무겁지만 느리게 회전하거나 느리게하는 하중을 지원하는 회전 롤링 요소 베어링 또는 일반 베어링으로 종종 기존 크레인, 스윙 야드기 또는 수평 축 풍차의 풍력 플랫폼. ("slew "에게는 장소가 바뀌지 않고 회전하는 것을 의미합니다.)

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

제품 브랜드：
xzwd

제품 설명

Sleewing ring 베어링 ~이다 하버 크레인에서 널리 사용됩니다 그리고 무거운 하중 하에서 느리게 돌리는 조선소 크레인. 부하 상황으로 항구 크레인 조선소 크레인은 비교적 더 크고, 3 열 롤러 슬리핑 링 베어링은 다른 구조 Sleewing 링 베어링과 비교하여 더 나은 성능을 제공 할 수 있습니다.

하버 크레인과 조선소 크레인, 슬루 링 링 베어링 상단 구조와 하부 차량 사이의 조인트 역할을하며 360도 회전의 수단을 제공합니다.

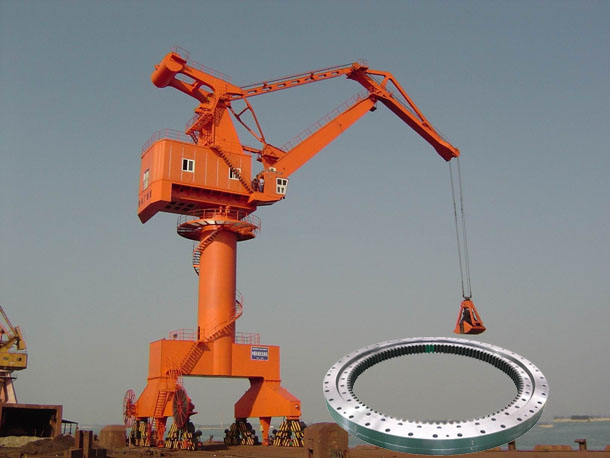

하버 크레인을위한 Slewing 베어링

더블 행 볼 슬리핑 베어링에는 3 개의 시트 링이 있으며, 스틸 볼 및 간격 블록은 상단 및 하단 레이스로 직접 배열 될 수 있으며, 직경이 다르고 하단의 두 줄은 응력 조건에 따라 장착됩니다.

이중 줄 다른 볼 슬리핑 베어링의 축 방향 및 방사형 크기는 상대적으로 크고 견고하여 구조가 고체적이므로 특히 중간 지름 타워 크레인, 트럭 장착 크레인 등이 특히 FPR입니다.

우리의 장점 :

1. 빠른 배달
2. 우드 품질과 경쟁력있는 가격
3. 구역 순서가 허용됩니다
4. ISO 인증 회사
5. OEM
6. 사용자 정의 디자인을 사용할 수 있습니다.

드로잉 (PDF)을 얻으려면 모델을 클릭하십시오.

아니	모델 pdf.format	Dimensions			장착 치수				구조적 차원			기어 데이터					기어 힘		무게 킬로그램
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	N1 mm	H1 mm	h mm	b mm	x	m	d e mm	z	정규화 Z 104N	담금질 t 104n
1	023.25.500	616	384	106	580	420	20	18	4	96	26	60	0.5	5	257	72	3.7	5.2	100
	024.25.500													6	350.4	59	4.5	6.2
2	023.25.560	676	444	106	640	480	20	18	4	96	26	60	0.5	5	417	84	3.7	5.2	115
	024.25.560													6	410.4	69	4.5	6.2
3	023.25.630	746	514	106	710	550	24	18	4	96	26	60	0.5	6	482.4	81	4.5	6.2	130
	024.25.630													8	475.2	60	6	8.3
4	023.25.710	826	594	106	790	630	24	18	4	96	26	60	0.5	6	560.4	94	4.5	6.2	140
	024.25.710													8	555.2	70	6	8.3
5	023.30.800	942	658	124	898	702	30	22	6	114	29	80	0.5	8	619.2	78	8	11.1	200
	024.30.800													10	614	62	10	14
6	023.30.900	1042	758	124	998	802	30	22	6	114	29	80	0.5	8	715.2	90	8	11.1	250
	024.30.900													10	714	72	10	14
7	023.30.1000	1142	858	124	1098	902	36	22	6	114	29	80	0.5	10	814	82	10	14	300
	024.30.1000													12	796.8	67	12	16.7
8	023.30.1120	1262	978	124	1218	1022	36	22	6	114	29	80	0.5	10	924	93	10	14	340
	024.30.1120													12	916.8	77	12	16.7
9	023.40.1250	1426	1074	160	1374	1126	40	26	5	150	39	90	0.5	12	1012.8	85	13.5	18.8	580
	024.40.1250													14	1013.6	73	15.8	21.9
10	023.40.1400	1576	1224	160	1524	1272	40	26	5	150	39	90	0.5	12	1156.8	97	13.5	18.8	650
	024.40.1400													14	1153.6	83	15.8	21.9
11	023.40.1600	1776	1424	160	1724	1476	45	26	5	150	39	90	0.5	14	1349.6	97	15.8	21.9	750
	024.40.1600													16	1350.4	85	18.1	25
12	023.40.1800	1976	1624	160	1924	1676	45	26	5	150	39	90	0.5	14	1545.6	111	15.8	21.9	820
	024.40.1800													16	1542.4	97	18.1	25
13	023.50.2000	2215	1785	190	2149	1851	48	33	8	178	47	120	0.5	16	1702.4	107	24.1	33.3	1150
	024.50.2000													18	1699.2	95	27.1	37.5
14	023.50.2240	2455	2025	190	2389	2091	48	33	8	178	47	120	0.5	16	1942.4	122	24.1	33.3	1500
	024.50.2240													18	1933.2	108	27.1	37.5
15	023.50.2500	2715	2285	190	2649	2351	56	33	8	178	47	120	0.5	18	2203.2	123	27.1	37.5	1700
	024.50.2500													20	2188	110	30.1	41.8
16	023.50.2800	3015	2585	190	2949	2651	56	33	8	178	47	120	0.5	18	2491.2	139	27.1	37.5	1900
	024.50.2800													20	2488	125	30.1	41.8
17	023.60.3150	3428	2872	226	3338	2962	56	45	8	214	56	150	0.5	20	2768	139	37.7	52.2	3300
	024.60.3150													22	2758.8	126	41.5	57.4
18	023.60.3550	3828	3272	226	3738	3362	56	45	8	214	56	150	0.5	20	3168	159	37.7	52.2	3700
	024.60.3550													22	3176.8	145	41.5	57.4
19	023.60.4000	4278	3722	226	4188	3812	60	45	10	214	56	150	0.5	22	3616.8	165	41.5	57.4	4200
	024.60.4000													25	3610	145	47.1	65.2
20	023.60.4500	4778	4222	226	4688	4312	60	45	10	214	56	150	0.5	22	4122.8	188	41.5	57.4	4700
	024.60.4500													25	4110	165	47.1	65.2
